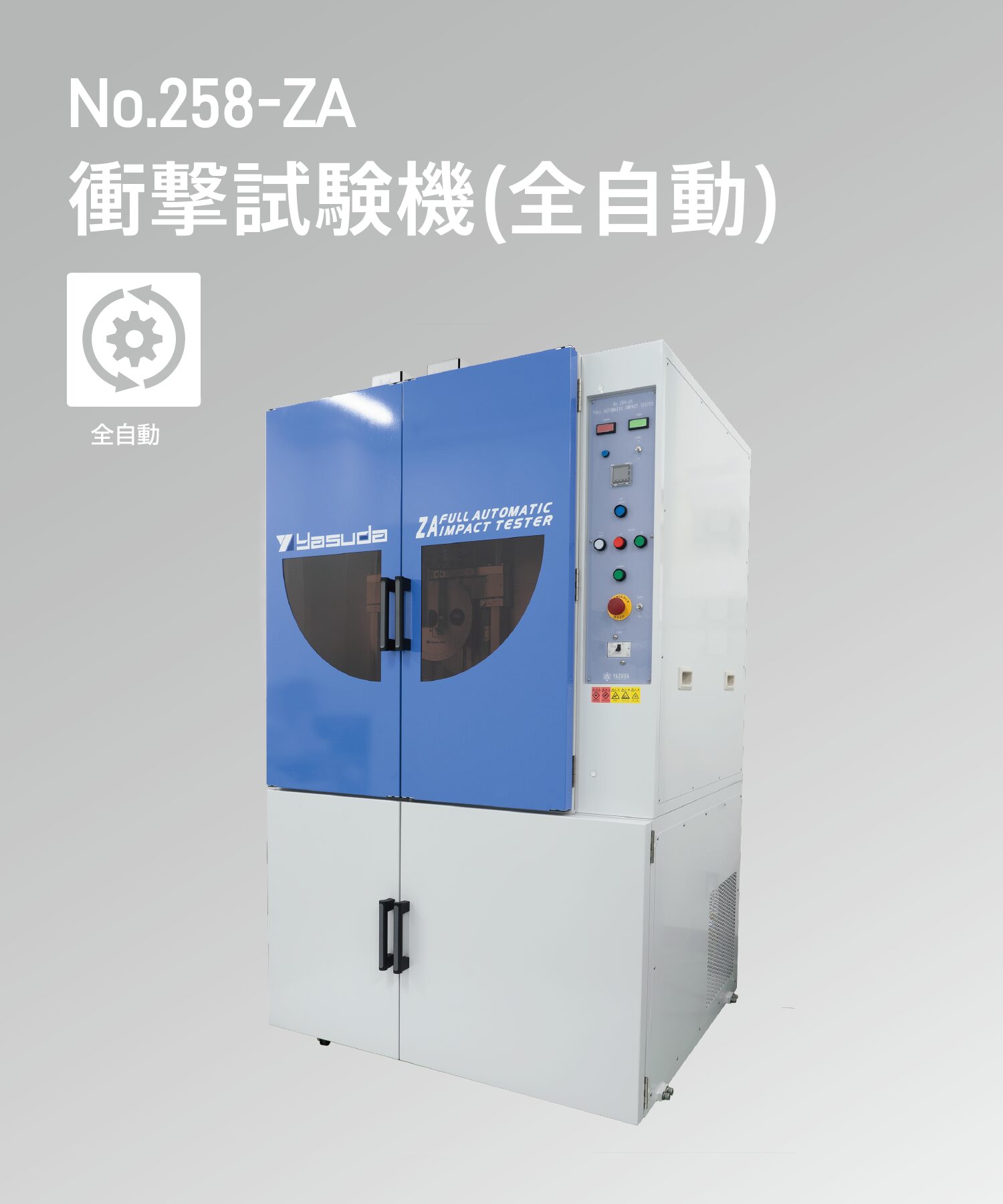

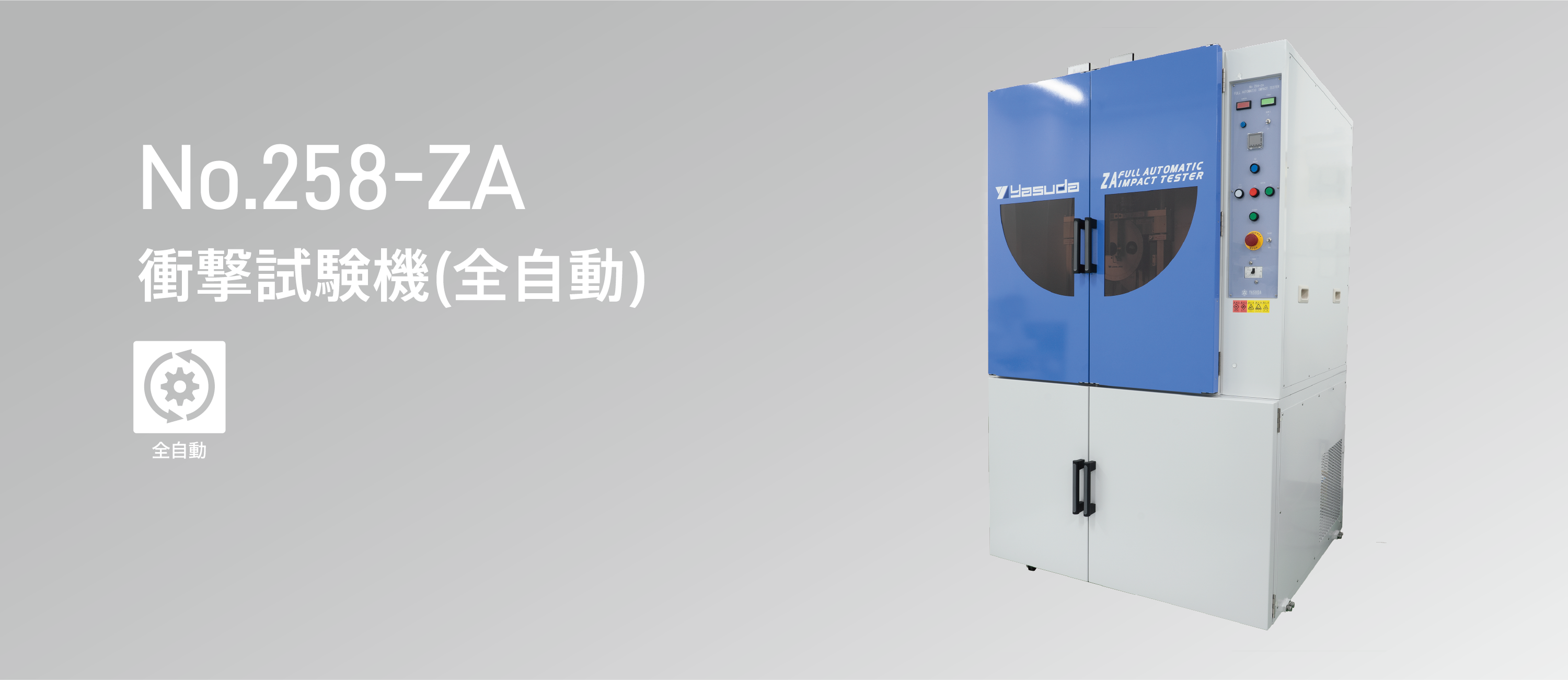

衝撃試験を完全自動化
最大210回の連続試験が実現試験片をセットし、PCで試験条件を入力するだけで、最大210回連続で試験を実施できます。自動化により、人的誤差の軽減、オペレーターの解放や安全性向上など、様々な効果が期待できます。
-
ハンマー交換による中断が不要
シャルピーハンマー自動交換式（3連）3種類のハンマーを自動で交換できます。ひょう量が異なるハンマーを使用する場合でも、ハンマー交換による試験の中断がなく、連続して試験を実施できます。これにより、試験効率の大幅に向上させることが可能です。
※アイゾットは対応不可 -
試験片寸法自動測定機能
寸法を自動測定し、大幅に工数を削減する試験片寸法の測定を自動で行う機能です。手動で寸法の測定や入力をする必要がなく、工数を大幅に削減できます。寸法を測定後、試験片を試験位置へ自動でセットします。試験片寸法の測定からノッチ位置合わせまでは、約5秒で完了します。
-
試験片回収機能
指定した試験片を自動で回収試験片を自動で回収する機能です。PCで回収したい試験片を選択し、試験時に自動で回収することができます。終了後の試験片を観察する場合に使用します。
| 本体仕様 | 電動ハンマーリリース 自動ハンマー持ち上げ機構 試験片自動セット セット数：70個 × 3カセット（計210個） ※試験片サイズ：幅10 × 厚さ4 × 長さ80mmの場合 |
|---|---|
| 専用ソフトウェア | Windows対応 |
| エアー源 | 0.5MPa以上 |
| 機体寸法・重量 | 約 W1,150 × D1,050 × H1,950 mm・約 700 kg |
| 電源 | AC 200V、単相、10 A、50/60 Hz 低温槽仕様：AC 200V、3相、30 A、50/60 Hz |
共通仕様
| 規格 | JIS/ISO | ASTM | ||
|---|---|---|---|---|
| 参考規格 | JIS K 7111-1:2012、ISO 179-1:2010 | JIS K 7110:1999、ISO 180:2000 | ASTM D256-10 | |
| 試験方法 | シャルピー衝撃試験 | アイゾット衝撃試験 | アイゾット衝撃試験 | |
| ハンマーひょう量（J）※1 | 0.5, 1, 2, 4, 5 | 7.5, 15, 25※2 | 1, 2.75, 5.5, 11, 22 | 2.7〜21.7 |
| アンビル用かさ上げ台 | 必要 | – | – | – |
| 衝撃速度 | 2.9m/s(±10%) | 3.8m/s(±10%) | 3.5m/s(±10%) | 3.46m/s(3.5m/s) |
| ハンマー持ち上げ角度 | 150° | |||
| ハンマー | 下記参照 | |||
| アンビル | 下記参照 | |||
ハンマー
シャルピー
| 規格 | ひょう量 | 衝撃速度 | 打撃刃先端 |
|---|---|---|---|
| JIS/ ISO |
0.5J | 2.9m/s(±10%) | R2.0±0.5mm 刃先角度30±1° |
| 1J | |||
| 2J | |||
| 4J | |||
| 5J | |||
| 7.5J | 3.8m/s(±10%) | ||
| 15J | |||
| 25J | |||
| ASTM | 2.7〜21.7J | 3.46m/s | R3.17±0.12mm 刃先角度45±2° |
アイゾット
| 規格 | ひょう量 | 衝撃速度 | 打撃刃先端 |
|---|---|---|---|
| JIS/ ISO |
1J | 3.5m/s(±10%) | 0.8±0.2mm |
| 2.75J | |||
| 5.5J | |||
| 11J | |||
| 22J | |||
| ASTM | 2.7〜21.7J | 3.46m/s(3.5m/s) | 0.8±0.2mm |
アンビル
シャルピー
| 記号 | 名称 | JIS/ISO | ASTM |
|---|---|---|---|
| R2 | 支持台の曲率半径 | 1±0.1 mm | 3.17±0.12 mm |
| L | 支点間の距離 | 62±(0.5/0) mm | 101.6±0.5 mm |
アンビルはJIS（ISO）とASTMで形状が異なるため、両方の試験をする場合は2種類のアンビルを用意する必要があります。
アイゾット
| 記号 | 名称 | JIS/ISO | ASTM |
|---|---|---|---|
| R2 | 支持側固定端の半径 | 0.2±0.1 mm | 0.25±0.12 mm |
| H | アンビル上面と打撃刃の距離 | 22±0.2 mm | 22±0.05 mm |
アンビルはJIS（ISO）とASTMで形状が異なりますが、大きな違いはなく兼用されることがあります。
試験片寸法自動測定
試験片寸法の測定を自動で行う機能です。手動で寸法の測定や入力をする必要がなく、工数を大幅に削減できます。
シャルピーハンマー自動交換式（3連）
3種類のハンマーを自動で交換できます。ひょう量が異なるハンマーを使用する場合でも、ハンマー交換による試験の中断がなく、連続して試験を行えます。
測定済試験片回収機能
試験片を自動で回収する機能です。PCで回収したい試験片を選択し、試験時に自動で回収することができます。終了後の試験片を観察したい場合に使用します。
シャルピーハンマー高さ調節装置
長さが異なるハンマーを使用する際に、高さ調整を行います。
低温槽仕様（-35℃〜80℃）
低温槽を内蔵し、最低-35℃の試験に対応できる仕様です。
