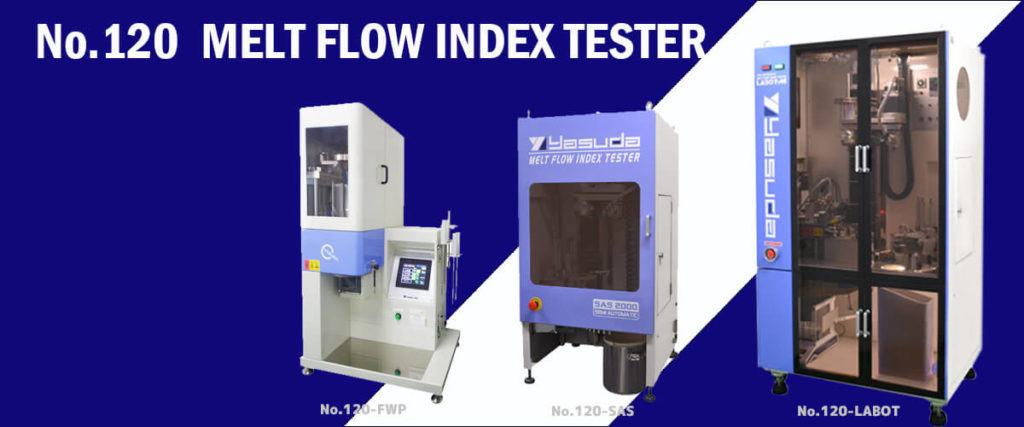

No.120 メルトフローレート試験機(メルトフローレート測定器)

メルトフローレート測定器(メルトフローレート試験器・melt flow index tester)とは、熱可塑性プラスチックのメルトフローレイト(MFR)メルトボリュームフローレイト(MVR)の測定装置です。メルトフローレート測定器の仕様をわかりやすく説明しています。

No.120-SAS(自動) メルトフローレート測定装置

JIS-K6719-1/2、K6921-2、K6922-2、K6923-1、K6924-1、K6926-2、K7210、ASTM-D1238、ISO-1133
  • 本機は上記の規格に準拠し、製造されています。
  • 自動清掃機構を備えており、優れた試験結果の再現性を可能にしました。
  • ロボット機構により、試験を1サイクル自動で行えます。
  • 高い拡張性・多種多様のオプションを取り揃えております。
  • 試験結果は履歴が残り、データ比較も容易です。
  • A法(質量測定法)とB法(移動距離測定法)の両方の試験方法に対応しています。




<仕様は予告なく変更することがあります>
掛け数 1個掛、3個掛(2種)
ダイ 直径 φ2.095 ± 0.005 mm、長さ 8.000 ± 0.025 mm
ピストン ヘッド直径 φ9.474 ± 0.007 mm、ヘッド長さ 6.35 ± 0.10 mm
シリンダー 内径 φ9.550 ± 0.007 mm、長さ 160 mm
温度 Max. 300 °C(オプション:400 °C)
荷重 0.325、1.20、2.16、3.80、5.00、10.00、21.60 kgfより最大使用荷重を選択
測定法 A法: 手動(オプション:自動)
B法: 自動
試料投入 自動
荷重除重 自動
荷重交換 手動(オプション: 自動)
シリンダー清掃 自動(溶媒使用も自動)
ダイ清掃 自動
ピストン清掃 手動(オプション: 自動)
ダイ掃除棒清掃 手動(オプション: 自動)
ガーゼ供給除去 手動
データー処理 A法: 手動(オプション: 自動)
B法: 自動
B法距離検出 ロータリーエンコーダー
専用ソフトウェア Windows対応
付属品 各種掃除棒(ダイ・シリンダー)、溶媒使用シリンダー清掃装置、粉体対応サンプルカップ、
カップホルダー、ロート、ダイゲージ、水準器、廃棄物容器、ガーゼ、エアーガン
オプション エアーコンプレッサー、温度校正装置
電源 AC 200/220 V、単相、15 A、50/60 Hz
エアー源 0.5 MPa以上
機体寸法・重量(参考値) 1個掛: 約 W675 × D645 × H1,370 mm・約 200 kg
3個掛: 約 W675 × D725 × H1,370 mm・約 220 kg



安田精機へのお問い合わせはこちら

No.120-LABOT(全自動) メルトフローレート測定装置

JIS-K6719-1/2、K6921-2、K6922-2、K6923-1、K6924-1、K6926-2、K7210、ASTM-D1238、ISO-1133
  • 本機は上記の規格に準拠し、製造されています。
  • 全自動清掃機構を備えており、優れた試験結果の再現性を可能にしました。
  • 清掃の為に使うガーゼのセットや、掃除棒の清掃も自動で行います。
  • ロボット機構により、最大50回の試験が完全自動で行えます。
  • 高い拡張性・多種多様のオプションを取り揃えております。
  • 固定シリンダーの採用により、驚くほどコンパクトなボディを実現致しました。
  • A法(質量測定法)とB法(移動距離測定法)の両方の試験方法に対応しています。



<仕様は予告なく変更することがあります>
掛け数
12個掛、24個掛、50個掛(3種)
ダイ 直径 φ2.095 ± 0.005 mm、長さ 8.000 ± 0.025 mm
ピストン ヘッド直径 φ9.474 ± 0.007 mm、ヘッド長さ 6.35 ± 0.10 mm
シリンダー 内径 φ9.550 ± 0.007 mm、長さ 160 mm
温度 Max. 300 °C(オプション:400 °C)
荷重 0.325、1.20、2.16、3.80、5.00、10.00、21.60 kgfより最大使用荷重を選択
測定法 A法: 手動(オプション:自動)
B法: 自動
試料投入 自動
荷重除重 自動
荷重交換 手動(オプション: 自動)
シリンダー清掃 自動(溶媒使用も自動)
ダイ清掃 自動
ピストン清掃 自動
ダイ掃除棒清掃 自動
ガーゼ供給除去 自動
データー処理 A法: 手動(オプション: 自動)
B法: 自動
B法距離検出 ロータリーエンコーダー
専用ソフトウェア Windows対応
付属品 各種掃除棒(ダイ・シリンダー)、溶媒使用シリンダー清掃装置、粉体対応サンプルカップ、
カップホルダー、ロート、ダイゲージ、水準器、廃棄物容器、ガーゼ、エアーガン
オプション 試料パージ装置、試料乾燥装置、エアーコンプレッサー、
温度校正装置、排気ファン、煙検知センサー
電源 AC 200/220 V、単相、15 A、50/60 Hz
エアー源 0.5 MPa以上
機体寸法・重量(参考値) 12、24個掛:
約 W950 × D680 × H1,720 mm・約 350 kg
50個掛:
約 W1,100 × D700 × H1,750 mm・約 400 kg


安田精機へのお問い合わせはこちら

No.120-FWP(手動) メルトフローレート測定装置

JIS-K6719-1/2、K6921-2、K6922-2、K6923-1、K6924-1、K6926-2、K7210、ASTM-D1238、ISO-1133
  • 本機は上記の規格に準拠し、製造されています。
  • 特殊なダイの清掃棒は、グリップ付きの取手が付いている為、清掃しやすいデザインです。
  • ピストンの移動距離測定精度±0.0018mm。細かい動作も読み取れる為、正確なMFR値が表示されます。
  • 5.7インチフルカラータッチパネルを採用し、試験条件設定からデータ処理までを簡単に行えます。
  • A法(質量測定法)とB法(移動距離測定法)の両方の試験方法に対応しています。



<仕様は予告なく変更することがあります>
掛け数 1個掛
ダイ 直径 φ2.095 ± 0.005 mm、長さ 8.000 ± 0.025 mm
ピストン ヘッド直径 φ9.474 ± 0.007 mm、ヘッド長さ 6.35 ± 0.10 mm
シリンダー 内径 φ9.550 ± 0.007 mm、長さ 160mm
温度 Max. 400 °C
荷重 初荷重 0.325
1.20、2.16、3.80、5.00 kgfより1種選択(オプション: 10.00、21.60 kgf)
測定法 A法: 手動(オプション:自動)
B法: 自動
データー処理 A法: 自動(試料重量測定は手作業)
B法: 自動
B法距離検出 ロータリーエンコーダー
専用ソフトウェア Windows対応
付属品 各種掃除棒(ダイ・シリンダー)、試料押込み棒、ロート、ダイゲージ、
A法切取用ヘラ、水準器、ガーゼ
電源 AC 100 V、単相、15 A、50/60 Hz
または、AC 200 V、単相、10 A、50/60 Hz
エアー源 0.5 MPa以上(空圧式荷重昇降装置仕様の場合)
機体寸法・重量(参考値) No.120-FWP:約 W700 × D450 × H1,020 mm・約 75 kg
No.120-FWP-W:約 W710 × D450 × H1,060 mm・約 120 kg



安田精機へのお問い合わせはこちら
