シャルピー衝撃試験機（アイゾット衝撃試験機）とは、試験片に対し衝撃を与える事により製品脆弱性をテストするための装置です。試験片の破壊に要したエネルギーを測定します。
試験片の両端を支え、ノッチ部の背面をハンマで打撃して衝撃値を測定するシャルピー衝撃試験と、試験片の片端を固定し、反対側をノッチの付いている方向からハンマで打撃して衝撃値を測定するアイゾット衝撃試験があります。
シャルピー・アイゾット衝撃試験機の仕様を、動画と共にわかりやすく説明しています。
＜当ページの目次＞
操作&動作 MOVIE
No.258-D デジタルタッチパネルタイプ MOVIE

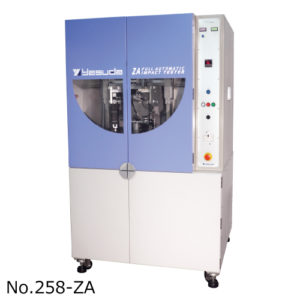

No.258-ZA （全自動）シャルピー・アイゾット衝撃試験機
- シャルピー・アイゾット衝撃試験機を完全に自動化致しました。
- カセットに試験片をセットし、専用ソフトウェア上で試験条件を入力するだけで、最大210個の試験片が連続で測定できます。
- 3種類のハンマーを自動で交換できる為、ハンマー交換による試験の中断がなく、連続して試験を行うことができます。
- 自動試料採寸・ノッチ位置合わせを約6秒で行います。
- オプションに低温槽を付けることが可能です。
※仕様は下記の「仕様」タブをご覧ください

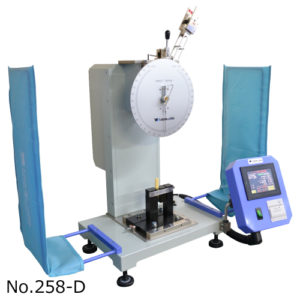

No.258-D・No.258PC （手動）シャルピー・アイゾット衝撃試験機
- オプションで「安全カバー」又は、「飛散防止カーテン」を付けることが可能です。
- ハンマー及びアンビルを交換し、シャルピー衝撃試験、アイゾット衝撃試験の両方が行えます。
※仕様は下記の「仕様」タブをご覧ください
全自動・手動機の仕様・詳細
仕様は予告なく変更することがあります。
※見たい製品のタブをクリックしてください。
・No.258 JIS/ISO
・No.258 ASTM
| 規格 | JIS/ISO | ||
|---|---|---|---|
| 試験方法 | シャルピー衝撃試験 | アイゾット衝撃試験 | |
| 準拠規格 | JIS-B7739:2011、ISO 13802:1999 | ||
| 参考価格 | JIS-K7111-1:2012ISO-170:2010 | JIS-K71110:1999 ISO-180:2000 |
|
| ハンマー容量 ※1(J) |
0.5,1,2,4,5 | 7.5,15,25※2 | 1,2.75,5.5,11,22 |
| アンビル | JIS/ISOシャルピーアンビル | JIS/ISO/ASTMアイゾットアンビル | |
| JIS/ISO シャルピーアンビル | 必要 | ー | ー |
| ハンマー打撃位置確認用ゲージ | JIS/ISOハンマー打撃位置確認用ゲージ | ||
| 試験片位置決めゲージ | JIS/ISOシャルピー試験片 位置決めゲージ | JIS/ISOアイゾット試験片 位置決めゲージ | |
| オプション | デジタル（PC）、アナログ目盛版、仕様、安全カバー（フルカバー）、飛散防止カーテン、ハンマー追加ウェイト一式、ミニプリンター（感熱紙10巻付）※3、CSVダウンロードツール（LANケーブル付）※3、アナログ目視盤・指針、Windows PC※4、本体追加ウェイト※5 | ||
| 衝撃速度 | 2.9m/s | 3.8m/s | 3.5m/s |
| ハンマー持上げ角度 | 150° | ||
| ハンマー打撃刃先端 | R2±0.5mm、刃先角度：30±1° | R0.8±0.2mm | |
| 先端丸み | R1±0.1mm | ー | ー |
| アンビル支持固定端部 | ー | R0.2±0.1mm | |
| 支点間距離 | 62+0.05mm※6 | ー | |
| アンビル上面と打撃刃の距離 | ー | R22±0.2mm | |
| 本体寸法 | 約 W500 x D350 x H850 mm （デジタルタッチパネル仕様：奥行き+約250、飛散防止カーテン：幅+約520mm、安全カバー：幅+約500 x 高さ + 約275mm） |
||
| 本体質量 | 約125kg （デジタル仕様：+約5kg、飛散防止カーテン：+約5kg、安全カバー：+約75kg） |
||
| 電源 | デジタル仕様安全カバーなし：単相、AC100〜240V、3A、50/60Hz デジタル仕様安全カバー付：単相、AC100V、5A、50/60Hz、単相、AC220V、3A、50/60Hz |
||
| 標準付属品 | 工具一式 | ||
※1 ハンマー容量は、標準以外の物も製作可能です。kgf･cm単位もお問い合わせください。また、1本のハンマーに追加ウェイトを取付けて2種の容量に対応できる場合がありますので、ご希望の場合はお問い合わせください。
※2 50Jの取扱はありません。
※3 デジタルタッチパネル仕様を選択された場合対応可能です。
※4 デジタルPC 仕様、またはデジタルタッチパネル仕様のCSV ダウンロードツール用に使用します。
※5 15J以上のハンマーを使用する場合必要です。
※6 JIS K7111-1 記載の試験片の種類1のみ対応します。その他はお問い合わせください。
| 規格 | ASTM | |
|---|---|---|
| 試験方法 | シャルピー衝撃試験 | アイゾット衝撃試験 |
| 準拠規格 | JIS-B7739:2011、ISO 13802:1999 | |
| 参考価格 | ASTM-D6110-10 | ASTM-D256-10 |
| ハンマー容量 ※1(J) |
2.7 | 2.7 |
| アンビル | ASTMシャルピーアンビル | JIS/ISO/ASTMアイゾットアンビル |
| JIS/ISO シャルピーアンビル | ー | ー |
| ハンマー打撃位置確認用ゲージ | ASTMハンマー打撃位置確認用ゲージ | |
| 試験片位置決めゲージ | ASTMシャルピー試験片 位置決めゲージ | ASTMアイゾット試験片 位置決めゲージ※2 |
| オプション | デジタル（タッチパネル、PC）仕様、安全カバー（フルカバー）、飛散防止カーテン、ハンマー追加ウェイト一式、ミニプリンター（感熱紙10巻付）※3、CSVダウンロードツール（LANケーブル付）※3、アナログ目視盤・指針、Windows PC※4、本体追加ウェイト※5 | |
| 衝撃速度 | 3.46m/s | 3.5m/s |
| ハンマー持上げ角度 | 150° | |
| ハンマー打撃刃先端 | R3.17±0.12mm、刃先角度：45±2° | R0.8±0.2mm |
| 先端丸み | R3.17±0.12mm | ー |
| アンビル支持固定端部 | ー | R0.25±0.12mm |
| 支点間距離 | 101.6±0.5mm | ー |
| アンビル上面と打撃刃の距離 | ー | R22±0.05mm |
| 本体寸法 | 約 W500 x D350 x H850 mm （デジタルタッチパネル仕様：奥行き+約250、飛散防止カーテン：幅+約520mm、安全カバー：幅+約500 x 高さ + 約275mm） |
|
| 本体質量 | 約125kg （デジタル仕様：+約5kg、飛散防止カーテン：+約5kg、安全カバー：+約75kg） |
|
| 電源 | デジタル仕様安全カバーなし：単相、AC100〜240V、3A、50/60Hz デジタル仕様安全カバー付：単相、AC100V、5A、50/60Hz、単相、AC220V、3A、50/60Hz |
|
| 標準付属品 | 工具一式 | |
※1 ハンマー容量は、標準以外の物も製作可能です。kgf･cm単位もお問い合わせください。また、1本のハンマーに追加ウェイトを取付けて2種の容量に対応できる場合がありますので、ご希望の場合はお問い合わせください。
※2 試験片の厚みごとに対応する位置決めゲージが必要です
※3 デジタルタッチパネル仕様を選択された場合対応可能です。
※4 デジタルPC仕様、またはデジタルタッチパネル仕様のCSV ダウンロードツール用に使用します。
※5 15J以上のハンマーを使用する場合必要です。
※6 JIS K7111-1 記載の試験片の種類1のみ対応します。その他はお問い合わせください。
| ＜仕様は予告なく変更することがあります＞ | |
| 規格 | JIS-K7110、K7111-1、ASTM-D256、D6110、ISO-179-1:2010、180 |
| 温度 | -35 °C ～ 60 °C（冷凍機式） |
| 安全装置 | インターロック付上扉、アンビル電動締付（アイゾットのみ）、アクリル製安全カバー |
| その他仕様 | No.258 衝撃試験機 による |
| 電源 | AC 200 V、3相、40 A、50/60 Hz |
| 機体寸法・重量 | 約 W1,110 × D1,050 × H1,770 mm・約 450 kg |
| ＜仕様は予告なく変更することがあります＞ | |
| 規格 | JIS-K7110、K7111-1、ASTM-D256、D6110、ISO-179-1:2010、180 |
| 温度 | -50 °C ～ 60 °C（冷凍機式） |
| 安全装置 | インターロック付上扉、アンビル電動締付（アイゾットのみ）、アクリル製安全カバー |
| その他仕様 | No.258 衝撃試験機 による |
| 電源 | AC 200 V、3相、30 A、50/60 Hz |
| 機体寸法・重量 | 約 W1,670 × D1,480 × H2,130 mm・約 710 kg |
| ＜仕様は予告なく変更することがあります＞ | |
| 規格 | JIS-K7110、K7111-1、ASTM-D256、D6110、ISO-179-1:2010、180 |
| ハンマー | 容量 0.5 ～ 25 J（シャルピー）、7.5 J （アイゾット）、自動持上げ装置、自動停止装置 |
| アンビル | 自動ノッチ位置決め装置、測定済試験片除去装置 |
| 試験片セット数 | 70個 × 3 カセット（計 210 個） ※試験片サイズ：幅 10 × 厚さ 4 × 長さ 80 mmの場合 |
| 専用ソフトウェア | Windows対応 |
| オプション | ハンマー高さ調節装置（シャルピーのみ）、低温槽、自動試験片測寸装置、測定済試験片回収ターンテーブル（20 個） |
| 電源 | AC 100 V、単相、10 A、50/60 Hz 低温槽付：AC 200 V、3相、30 A、50/60 Hz |
| エアー源 | 0.5 MPa以上 |
| 機体寸法・重量（参考値） | 約 W1,150 × D1,050 × H1,950 mm・約 700 kg |
低温での試験を行いたい方はこちら
-35℃の環境下での試験を必要とされているお客様に、3種の低温槽付タイプのご案内です。
- 「No.258-L 衝撃試験機（低温槽付）」
- 「No.258-UTL 衝撃試験機（超低温槽付）」
- 「No.258-ZA 衝撃試験機（全自動）」（オプションに低温槽を付けることが可能）
超低温環境での試験なら、万能衝撃試験機
＜No.268 万能衝撃試験機の特徴＞
- -70℃の超低温環境でシャルピー衝撃試験を行えるように致しました
- 1サイクル自動で衝撃試験を行えます。
- タッチパネルから試験条件を入力できます。
- カセットを使用することで最大210個の試験片を一度にセットできます。
- 素早く低コストで低温環境を作り出し試験できます
安田精機独自のタッチパネルの強み
安田精機のタッチパネルがお客様に選ばれる理由をご紹介します。
①タッチパネル設定で試験開始から結果までがスムーズ
＜試験片「寸法」の入力時＞
「どこに何を入力すればよいか」が一目瞭然の分かりやすいタッチパネル。
ハンマーやサンプル寸法を事前に登録しておけば、都度入力の必要もありません。
②試験結果は自動計算・計算も記録も手間なし
衝撃試験で破壊吸収エネルギーを求めるためには、複雑な計算式で求める必要があります。
タッチパネル式は、自動で計算を行います。データは装置本体内にいれたSDカードに蓄積されます。作業者が計算したり、記録する必要がありません。
試験結果は、LANケーブルでつないだPCに転送したり、オプションとしてミニプリンターで出力することも可能です。
③点検モードで毎回正確なデータを取得
「エネルギー損失補正」をすることで、常に正確な値を出すことができます。タッチパネルのこの設定モードを使うことで楽に「正確な」試験が毎日可能です。
④人的誤差なし。ハンマーの振上がり角度も正確に取得
試験結果の算出には、ハンマーの振上がり角度も必要。デジタル仕様の場合、「人の目」ではなく、エンコーダーがその角度を検出するため、人的誤差のない正確な試験結果を得ることができます。
◆一台でシャルピー・アイゾット試験に対応
ハンマーとダイを取り換えるだけですべての試験に対応できます。
オプション選択について
オプションを変更して頂くことで、お客様のご要望の試験環境を作り出すことが可能です。
※No.258-ZA 衝撃試験機（全自動タイプ）もございます。詳しくは下記をご確認ください。
◇ハンマー選択
ハンマーのベースに追加ウエイトを取り付けることにより、1本のハンマーを2つの容量にて使用することが可能！
※アンビル選択については、上部シャルピーアイゾット試験に関する記述をご覧ください。
